| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | QFMH |
| หมายเลขรุ่น: | ER32 1/2 |
| จำนวนสั่งซื้อขั้นต่ำ: | 10 ชิ้น |
| ราคา: | USD 1/PCS |
| รายละเอียดการบรรจุ: | กล่องพลาสติก |
| เวลาการส่งมอบ: | 5 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, Western Union |
| สามารถในการผลิต: | 10000 ชิ้น/เดือน |
| ความถูกต้อง: | 0.005มม | การใช้งาน: | เครื่อง CNC, เครื่องกัด, เครื่องเจาะ |
|---|---|---|---|
| ความแข็ง: | HRC46-50 | วัสดุ: | 65Mn |
| แพ็คเกจ: | กล่องพลาสติก/กล่อง/พาเลท | ชื่อสินค้า: | เอ้อ คอลเล็ต |
| ขนาด: | 1/2" | ยี่ห้อ: | สปริงเออร์ คอลเล็ต |
| ความแม่นยำ: | ความแม่นยําสูง | การหนีบ: | ความแม่นยําสูง |
| ประเภทสินค้า: | คอลเล็ต | ความเหมาะสม: | เหมาะสําหรับชัคคอลเล็ตฉุกเฉิน |
| เน้น: | 1/2 ช่อง ER Collet,0.005 มิลลิเมตร ER Collet,เครื่องบด CNC ER Collet |
||

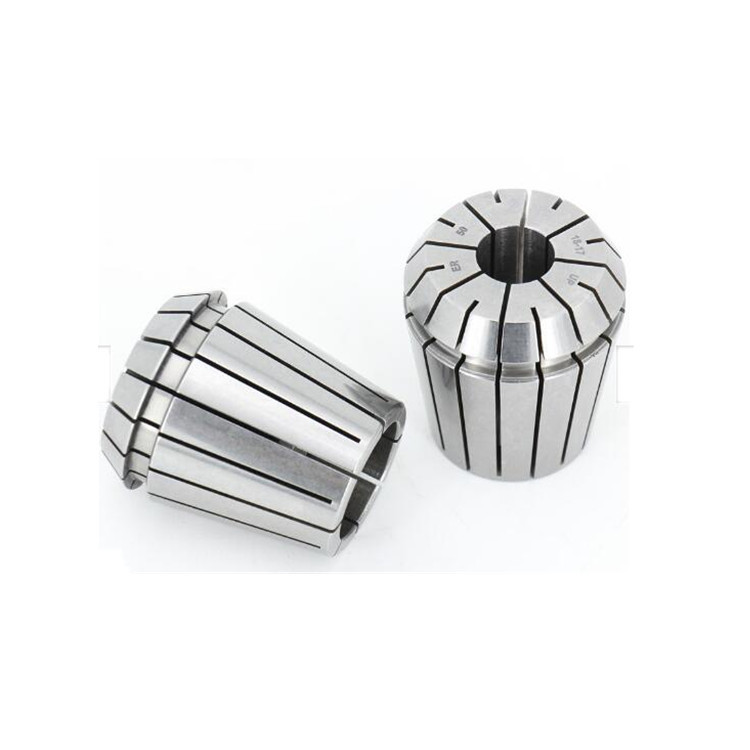

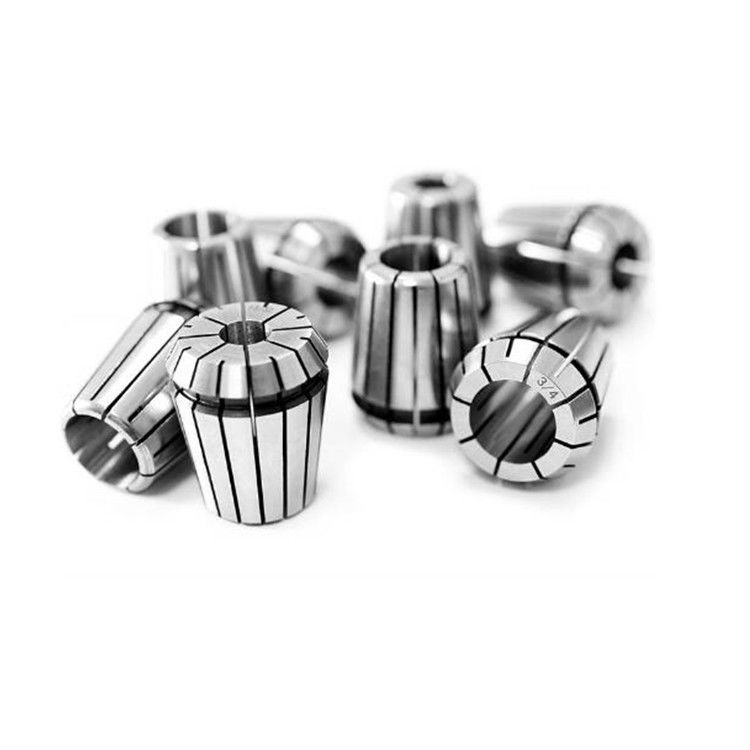

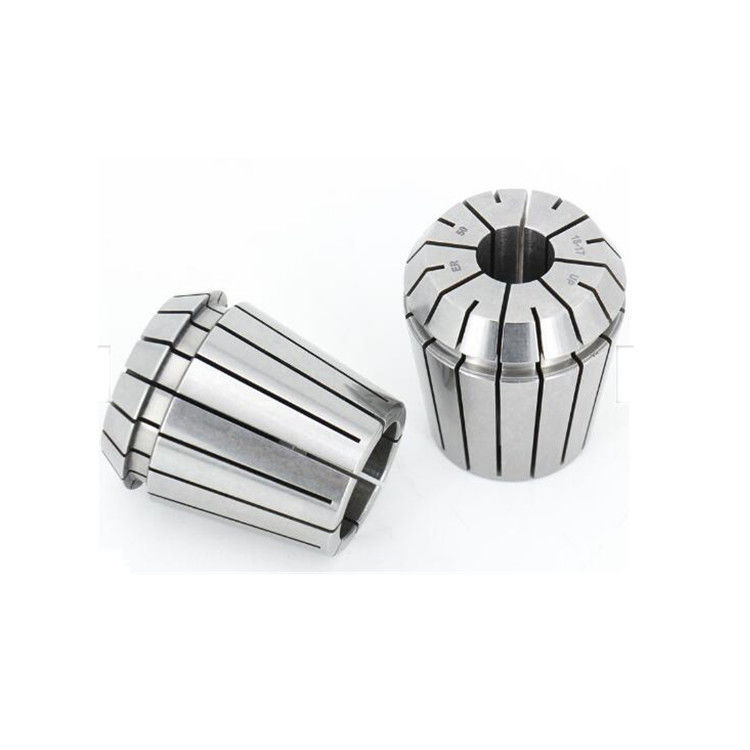

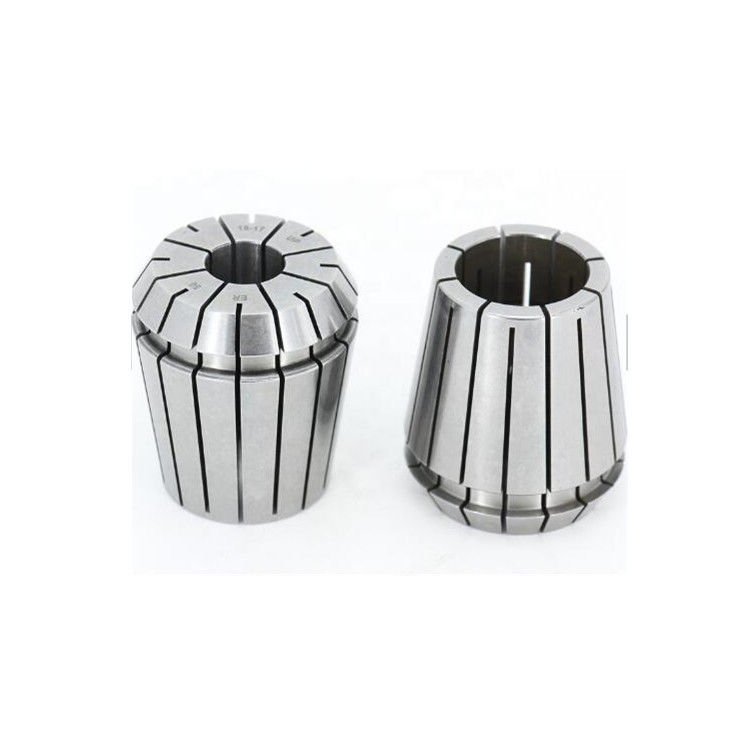

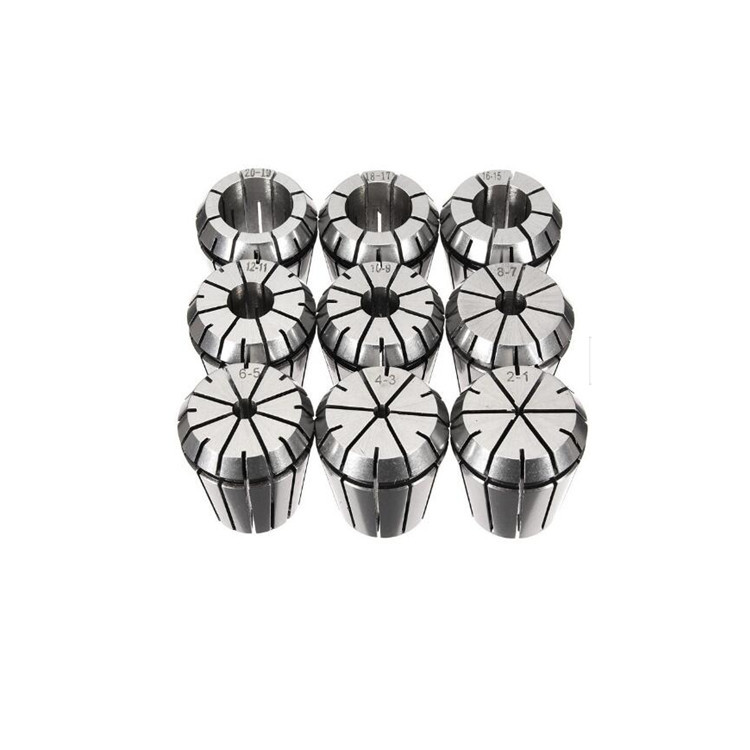

ER32 1/2" ความละเอียดสูง ER Collet สําหรับเครื่องบด CNC ความละเอียด 0.005mm
ER32 1/2" Ultra Precision ER Collet เป็นคอลเล็ตคุณภาพสูงที่ออกแบบมาเพื่อใช้กับ ER32 คอลเล็ตชัค มันถูกออกแบบมาโดยเฉพาะเพื่อถือเครื่องมือ 1/2" อย่างปลอดภัยและแม่นยํา
กระปุกทําจากเหล็กระดับสูง และผ่านกระบวนการการผลิตที่เข้มงวด เพื่อให้แน่ใจว่ามีความแม่นยําและทนทานมันมีการออกแบบที่พิเศษ ที่ให้แรงจับสูงสุดในขณะที่ลดการระบายซึ่งทําให้มันเหมาะสมสําหรับการใช้งานในการแปรรูปความแม่นยําสูง
ER32 1/2 " Ultra Precision ER Collet เป็นที่สอดคล้องกับเครื่องมือที่หลากหลาย, รวมถึงเครื่องเจาะ, เครื่องบดปลาย, เครื่องบด, และกระบะ.และศูนย์แปรรูปอื่น ๆ.
โดยรวมแล้ว ER32 1/2" Ultra Precision ER Collet เป็นตัวถือเครื่องมือที่น่าเชื่อถือและแม่นยําที่เหมาะสําหรับการใช้งานด้านการแปรรูปที่หลากหลาย
ER32คอลเล็ตและ ER-UP:
1วัสดุ: 65Mn
2ความแข็ง: 46-50HRC
3.มาตรฐาน: DIN 6499b
4ความแม่น: 0.005 มม.
ER32 1/2 นิ้ว COLLET การผลิต
การบําบัดแบบไครโอเจน
1. -185 °C การบําบัด cryogenic ยาวนานมาก, การแปลง austenite เกือบทั้งหมดที่เหลือเป็น martensite;
2คาร์ไบดขนาดนาโนที่ตกลงเพิ่มความแข็งแรงและความแข็งแรง
3. ลดความเครียดที่เหลือ
4การปรับปรุงความทนทานต่อการสกัด
การประมวลผลในเวลาที่ถูกต้อง
| รุ่น | d | D | D1 | D2 | L | L1 | L2 | L3 |
| ER32 | ธนาคารฯ | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
ER32 1/2 นิ้ว COLLET ขั้นตอนการติดตั้ง
การประกอบ Collet
โคเล็ตใส่ช่องของ collet ในวงแหวน eccentric ของลูกหมึก clamping ที่เครื่องหมายบนด้านล่างของลูกหมึก ดัน ER Collet ในทิศทางของลูกศรจนกว่ามันคลิกในที่สกรูเน็ตด้วยคอลเล็ตบนตัวถือเครื่องมือเราแนะนําให้เข้มข้นมังคุดด้วยกุญแจหมุน
การแยกตัว ER Collet
หลังจากที่หมึกถูกปลดจากตัวถือเครื่องมือกดบนหน้าของ ER Collet ในขณะเดียวกันกดข้างบนด้านหลังของ collet ตรงข้ามเครื่องหมายจนกว่ามันจะปลดออกจากลูกหมึก clamping.
การนําเสนอ ER-UP จักรพานแม่นยําสูง:
1ชั๊กสปริงความแม่นยําสูงรวมข้อดีของมาตรฐาน DIN6499 / ISO15488A และ B ชั๊กสปริงประเภทนี้ถูกใช้เป็นหลักในการตัดความเร็วสูงที่ต้องการความผิดพลาดการหลั่งรัศมีที่ดีการหลั่งระยะ radial ที่ดีสามารถยืดอายุการใช้งานของเครื่องมือตัด.
2.ในช่วง clamping ทั้งหมด T.I.R (ความผิดพลาดการออกของ radial) ≤ 8 μ M
3ระยะความกว้างของพับจาก 1mm ถึง 36mm
4. ระยะ clamping ได้เทียบเท่ากับสปริงสปริงธรรมดา
การนําเสนอรายละเอียดของ ER-UP จักรพานแม่นยําสูง:
ER8- UP ระยะ clamping ชัคความแม่นยําสูง: Φ 1. 1.5สอง สอง5สาม สาม5สี่ สี่5, 5
ER11- UP ระยะ clamping ชัคความแม่นยําสูง: Φ 1. 1.5สอง สอง5สาม สาม5สี่ สี่5ห้า ห้า56, 6.5, 7
ER16- UP ระยะ clamping ชัคความแม่นยําสูง: Φ 1. 1.5สอง สอง5สาม สาม5สี่ สี่5ห้า ห้า56, 6.57, 7.58, 8.59, 9.5, 10
ER20- UP ระยะ clamping ชัคความแม่นยําสูง: Φ 1. 1.5สอง สอง5สาม สาม5สี่ สี่5ห้า ห้า56, 6.57, 7.58, 8.59, 9.510, 10.511, 11.512, 125, 13
ER25- UP ระยะ clamping ชัคความแม่นยําสูง: Φ 1. 1.5สอง สอง5สาม สาม5สี่ สี่5ห้า ห้า56, 6.57, 7.58, 8.59, 9.510, 10.511, 11.512, 12513, 13.514, 14515 15516, 16.5, 17
ER32- UP ความละเอียดสูง ชัค clamping ระยะ: Φ 2. 2.5สาม สาม5สี่ สี่5ห้า ห้า56, 6.57, 7.58, 8.59, 9.510, 10.511, 11.512, 12513, 13.514, 14515 15516, 16.517, 17.518, 18.519, 19.5, 20, 21, 22
ER40- UP ความละเอียดสูง ชัค clamping ระยะ: Φ 3. 3.5สี่ สี่5ห้า ห้า56, 6.57, 7.58, 8.59, 9.510, 10.511, 11.512, 12513, 13.514, 14515 15516, 16.517, 17.518, 18.519, 19.520, 21, 22, 22 ครับ523, 23.524, 24.525, 25.526 ปี27.28.29.30
ER50- UP ระยะ clamping ชัคความแม่นยําสูง: Φ 6.8.10, 12, 14, 16, 18, 18, 20, 22, 24, 25, 26, 28, 30, 32, 34, 36
