การใช้งาน: | เครื่องจักรกล | ยี่ห้อ: | เอสเค |
---|---|---|---|
การเคลือบผิว: | ดีบุก | สี: | เงิน |
น้ำหล่อเย็นผ่าน: | ใช่ | รักษาความร้อน: | ใช่ |
วัสดุ: | 20CrMnTi | ประเภทบรรจุภัณฑ์: | กล่อง |
ชื่อสินค้า: | หัวจับเครื่องมือ SK | เสร็จสิ้นพื้นผิว: | ขัด |
ความอดทน: | ความแม่นยำสูง | การใช้งาน: | กลึง |
ขนาด: | บี16 | น้ําหนัก: | 0.9 |
แสงสูง: | SK Drill ชัค อาร์บอร์,CNC Lathe Drill ชัค อาร์บอร์,SK เครื่องมือจับ CNC |

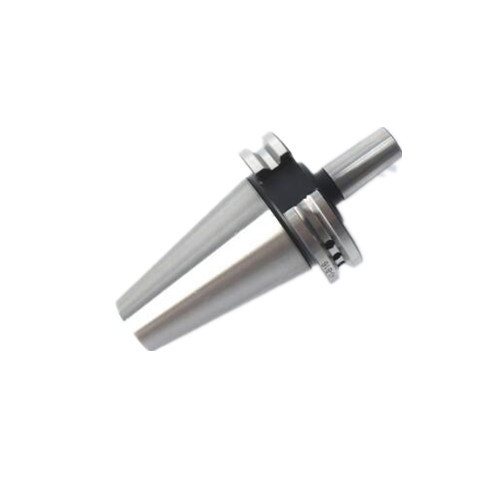

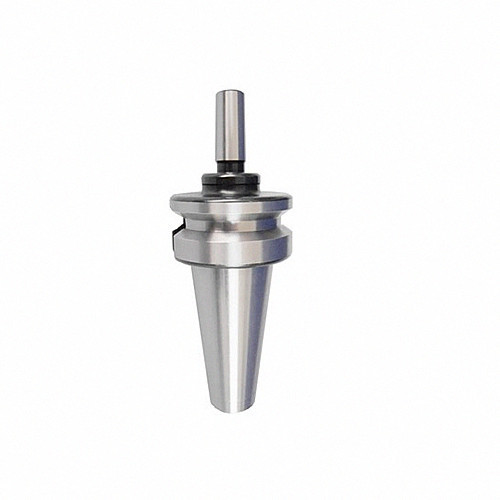

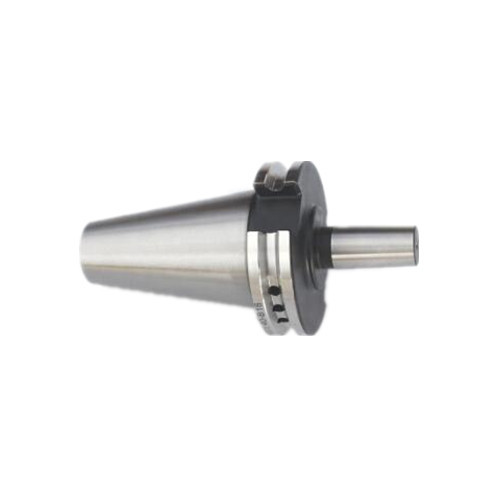

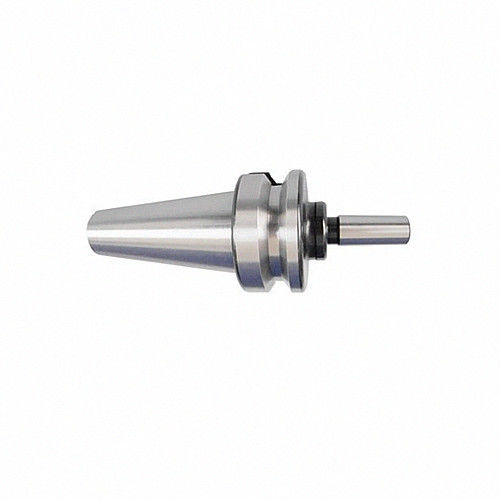

SK Drill Chuck Arbor สําหรับ CNC Lathe & Mill, เครื่องมือเครื่องมือ cnc เครื่องมือ clamping
SK40 Drill Chuck Arbors ตัวถือเครื่องมือแต่ละตัวสามารถประกอบด้วยโมดูลหลายแบบโครงการการประกอบที่แตกต่างกันสามารถนํามาใช้เพื่อได้รับการหลากหลายชุดแกนเครื่องมือ, ทําให้การปรับปรุงและการใช้งานของแกนเครื่องมือดีขึ้น.SK Shank Drill Chuck Arbors Drilling Machine,โดยทั่วไปใช้สําหรับ lathes, เครื่องบด, เครื่องบดศูนย์เครื่องยนต์และอื่น ๆ กลอง Arbor การเชื่อมต่อแท่งโดยใช้สแตนเลสโครงสร้างสแตนเลส, ความแข็ง 58-62 องศา, ความเร็วสูงสุด 12000 รอบ / นาที.
โครงสร้างของตัวถือเครื่องมือของเครื่องมือ CNC สามารถแบ่งออกเป็นสองประเภท: รูปแบบอินทิกรัลและรูปแบบโมดูเลอร์ส่วนที่ทํางานของเครื่องมือ clamping ของตัวถือเครื่องมืออินเทรนเลท เป็นอินเทรเนตกับมือถือที่ใช้สําหรับการติดตั้งและตําแหน่งบนเครื่องมือ. ตัวถือเครื่องมือชนิดนี้มีความสามารถในการปรับปรุงในการแปลงเครื่องมือและชิ้นส่วนน้อย เพื่อปรับปรุงการแปลงของชิ้นส่วนและเครื่องมือผู้ใช้ต้องเก็บรายละเอียดต่าง ๆ ของตัวถือเครื่องมือ, ดังนั้นอัตราการใช้งานของผู้ถือเครื่องมือต่ํา. ระบบเครื่องมือตัดแบบโมดูลเป็นระบบเครื่องมือตัดที่ก้าวหน้า
SK Drill Chuck Arbor รายละเอียด
1.SK Drill Chuck Arbor วัสดุ:20CrMnTi
2.SK Drill Chuck Arbor แข็งแรง: HRC58-62
3.Run out ต่ํากว่า 0.005 มิลลิเมตร
4.SK Drill Chuck Arbor ตัวถือเครื่องมือ จัดปก BT30/40/50,CATEE30/40/50,DIN69871A30,40,50
5.สามประเภทของเครื่องเย็น A:ไม่มีเครื่องเย็น AD:เครื่องเย็นกลาง AD/B:เครื่องเย็นกลาง และมีสารเย็นภายในผ่านคอ
6.SK Drill Chuck Arbor มีตัวถือเครื่องมือที่สมดุล G6.3=12000rpm G2.5=20000rpm
7.SK Drill Chuck Arbor การใช้งาน:สําหรับเครื่องมือ clamping ด้วยแกนและเส้นโครง Morse conical ตาม DIN 228-1 แบบ A
รูปแบบ | L | D | d1 | d2 | T |
SK30-B12-40 | 106.3 | 50 | 12.065 | 45 | M12*1.75P |
SK30-B16-40 | 111.8 | 15.733 | |||
SK30-JT6-40 | 111.8 | 17.17 | |||
SK40-B12-40 | 126.9 | 63.55 | 12.065 | 50 | M16*2.0P |
SK40-B16-40 | 132.4 | 15.733 | |||
SK40-B18-40 | 140.4 | 17.78 | |||
SK40-JT6-40 | 132.4 | 17.17 | |||
SK50-B12-40 | 160.25 | 97.5 | 12.065 | 80 | M24*3.0P |
SK50-B16-40 | 165.75 | 15.733 | |||
SK50-B18-40 | 173.75 | 17.78 | |||
SK50-JT6-40 | 165.75 | 17.17 |

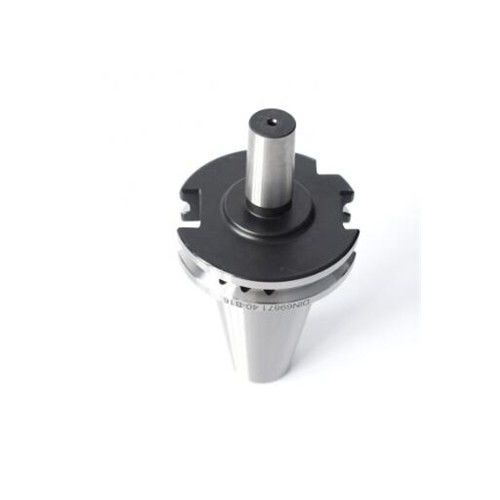

DIN69871 Drill Chuck Arbors 40-B16 20CrMnTi ระบบเครื่องมือตัดแบบโมดูลเป็นระบบเครื่องมือตัดที่ก้าวหน้าสําหรับชิ้นส่วนและเครื่องมือต่างๆ, โครงการการประกอบที่แตกต่างกันสามารถนํามาใช้เพื่อได้รับชุดหลากหลายของแกนเครื่องมือ
ส่วนที่ทํางานของเครื่องมือ clamping ของตัวถือเครื่องมืออินทิกรัล เป็นส่วนหนึ่งของมือที่ใช้สําหรับการติดตั้งและตําแหน่งบนเครื่องมือชนิดของตัวถือเครื่องมือมีความสามารถในการปรับปรุงความอ่อนแอในการแปลงของเครื่องมือและชิ้นส่วนเพื่อปรับตัวต่อการแปลงของชิ้นส่วนและเครื่องมือเครื่องมือ ผู้ใช้ต้องเก็บรายละเอียดต่างๆ ของตัวถือเครื่องมือ ดังนั้นอัตราการใช้งานของตัวถือเครื่องมือจึงต่ํา
