| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | QFMH |
| หมายเลขรุ่น: | ER8,ER11,ER16,ER20,ER25,ER32,ER40,ER50 |
| จำนวนสั่งซื้อขั้นต่ำ: | 10PCS |
| ราคา: | USD 1/PCS |
| รายละเอียดการบรรจุ: | กล่องพลาสติก |
| เวลาการส่งมอบ: | 5 วัน |
| เงื่อนไขการชำระเงิน: | แอล/C, T/T, เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต: | 10,000 ชิ้น / เดือน |
| ความแม่นยำ: | 0.008มม | การใช้งาน: | เครื่อง CNC, เครื่องกัด, เครื่องเจาะ |
|---|---|---|---|
| ช่วงหนีบ: | 1-40มม | คุณสมบัติ: | ความแม่นยำสูง คุณภาพสูง อายุการใช้งานยาวนาน |
| ความแข็ง: | HRC50-55 | รักษาความร้อน: | การชุบด้วยความถี่สูง |
| วัสดุ: | 65Mn | แพ็คเกจ: | กล่องพลาสติก/กล่อง/พาเลท |
| ชื่อสินค้า: | คอลเลท ER ที่มีความแม่นยำ | ขนาด: | ER11, ER16, ER20, ER25, ER32, ER40 |
| เน้น: | DIN6499B สมาธิ ER Collet,65Mn คอลเล็ตเครื่องแปรรูปวัสดุ,ER25 คอลเล็ต |
||

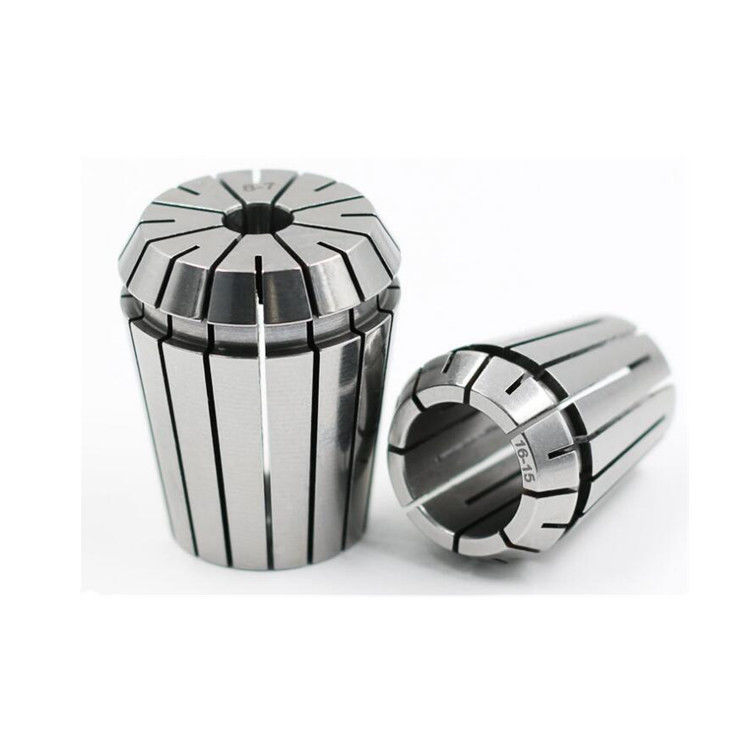

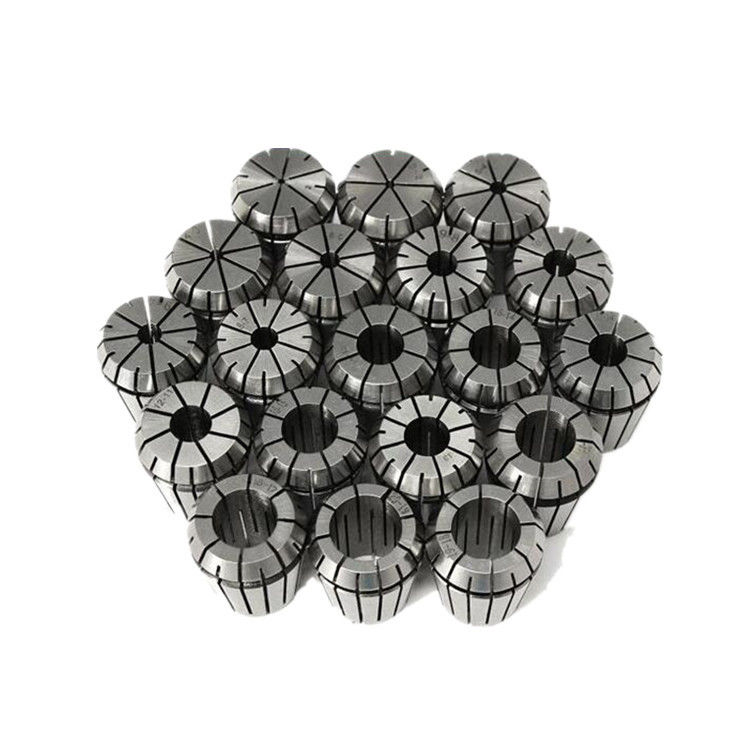

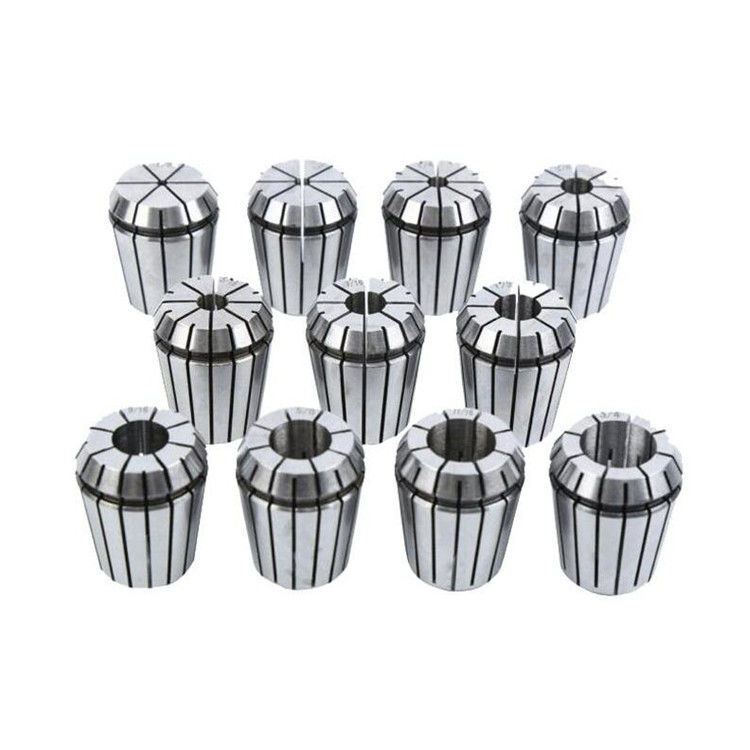

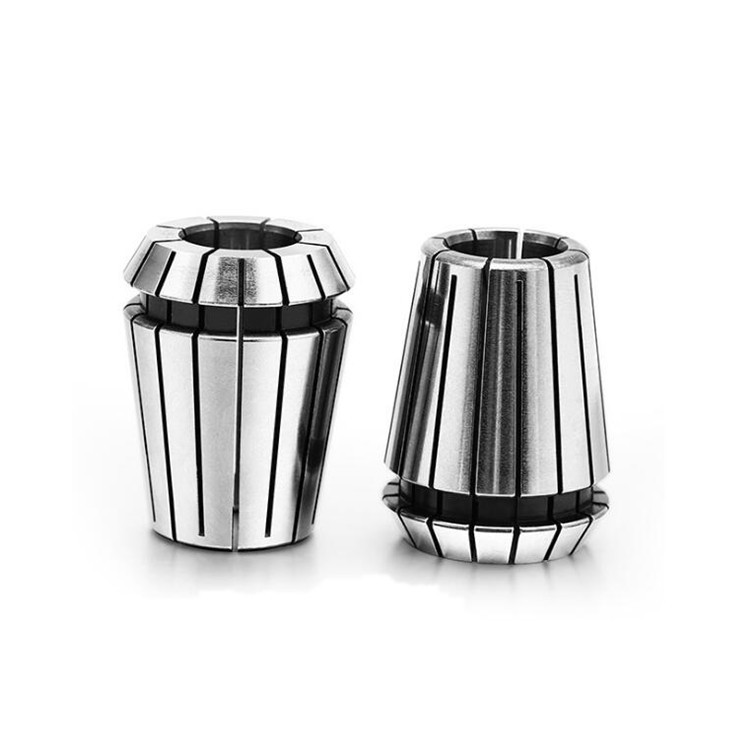

ER Collet ด้วยวัสดุ 65Mn และ DIN6499B
คลัมป์ความแม่นยําสูง 1-20 มม CNC ER32 Spring ER Collet เป็นชนิดของเครื่องติดตั้งทรงกระบอกที่ใช้ในการจับเครื่องมือการเจาะและการบดหรือเครื่องมือบดมันยังสามารถใช้ในการติดตั้งและเสริมสร้างชนิดของอุปกรณ์ล็อคคงที่ของชิ้นส่วนที่จะได้รับการประมวลผล. Er ชัคสปริงมีแรง clamping ใหญ่, ระยะ clamping กว้างและความแม่นยําที่ดี. มันถูกใช้อย่างแพร่หลายในการเจาะ, การบด, การเจาะ, ท็อป, การบดและการแกะโดยทั่วไปใช้สําหรับตัวถือเครื่องมือ CNC
ER Collet Chuck Set /ER20 ER32 ER25 ER40 ER16 ER คอลเล็ตสําหรับการเจาะ เครื่องบด
1.ER คอลเล็ตถูกนําไปใช้ในการแปรรูปที่หลากหลาย รวมถึงการเจาะ การบด การดึงและบด
2วัสดุ: 65 มินิเมตร คอลเล็ต มาตรฐาน: DIN6499B
3ความแข็ง: HRC 44-48
4ขนาดเต็ม: ER8,ER11,ER16,ER20,ER25,ER32,ER40,ER50
| รุ่น | d | D | D1 | D2 | L | โคลอปป์ ความจุ |
||
| ER8 | 1.0-50 | 8 | 8.45 | 6.5 | 13.5 | 0.50 | ||
| ER11 | 10.0-7.0 | 11 | 11.5 | 9.5 | 18 | 0.50 | ||
| ER16 | 1.0-25 | 16 | 17 | 13.8 | 27.5 | 0.50 | ||
| ER16 | 2.5-10.0 | 16 | 17 | 13.8 | 27.5 | 1.00 | ||
| ER20 | 1.0-25 | 20 | 21 | 17.4 | 31.5 | 0.50 | ||
| ER20 | 2.5-130 | 20 | 21 | 17.4 | 31.5 | 1.00 | ||
| ER25 | 1.0-25 | 25 | 26 | 22 | 34 | 0.50 | ||
| ER25 | 2.5-160 | 25 | 26 | 22 | 34 | 1.00 | ||
| ER32 | 2.0-25 | 32 | 33 | 29.2 | 40 | 0.50 | ||
| ER32 | 2.5-20.0 | 32 | 33 | 29.2 | 40 | 1.00 | ||
| ER40 | 3.0-26.0 | 40 | 41 | 36.2 | 46 | 1.00 | ||
| รุ่น | d | D | D1 | D2 | L | L1 | L2 | L3 |
| ER11 | 1/32-17/64 | 11 | 11.5 | 9.5 | 18 | 3.80 | 2.5 | 2 |
| ER16 | 1/32-3/8 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 |
| ER20 | 1/32-33/64 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 5/64-5/8 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 |
| ER32 | ธนาคารฯ | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
| ER40 | 1/8-1′′ | 40 | 41 | 36.2 | 46 | 7.66 | 7 | 4.1 |
สปริง ER collet เป็นชนิดของ collet ที่ใช้ในการยึดเครื่องมือไว้ในสถานที่ในเครื่องจักร spindle. มันถูกใช้โดยทั่วไปในการบด, การเจาะ, และการหมุน.คอลเล็ตประกอบด้วยร่างกายทรงกระบอกที่มีชุดของช่องที่ทําให้มันขยายและการหดตัวภายในคอลเล็ตมีชุดสปริงที่ให้แรงจับที่จําเป็นในการถือเครื่องมืออย่างมั่นคง
สปริง ER collet ออกแบบมาเพื่อใช้กับ ER collet chucks ซึ่งพบได้ในเครื่องจักร CNC โดยทั่วไป.เมื่อเครื่องมือถูกใส่เข้าไปในคอลเล็ต, มันถูกถือไว้โดยสปริง, ซึ่งใช้แรงรัศมีบนเครื่องมือ.
หนึ่งในข้อดีของการใช้สปริง ER collet คือความยืดหยุ่นของมัน มันสามารถรองรับขนาดเครื่องมือได้มากมาย ตราบใดที่พวกมันอยู่ในช่วงที่กําหนดของ colletทําให้มันเป็นทางออกที่คุ้มค่าสําหรับร้านค้าที่ใช้ขนาดเครื่องมือที่หลากหลาย.
ข้อดีอีกอย่างของสปริง ER collet คือแรงจับที่สูงของมัน สปริงภายในสปริงการรับรองว่าเครื่องมือยังคงอยู่ในสถานที่อย่างมั่นคงระหว่างการทํางานนี้ช่วยลดการคลื่นของเครื่องมือและปรับปรุงความแม่นยําของการแปรรูป
สรุปคือ สปริง ER สปริงเป็นทางออกที่หลากหลายและน่าเชื่อถือในการถือเครื่องมือสําหรับเครื่องจักร CNC มันให้แรงจับที่แข็งแรงและสามารถรองรับขนาดเครื่องมือที่หลากหลายทําให้มันเป็นตัวเลือกที่นิยมในอุตสาหกรรมการแปรรูป.
